: il fotofinish elettronico

Utilizzato per ogni livello di competizione ...  fino alle Olimpiadi !

Per quale sport hai bisogno della telecamera? Scegline uno:
Atletica	Ciclismo	Corse di cavalli

La animazione qui sotto mostra una ruota di bicicletta con 4 raggi. Questa ruota "rotola" sulla linea di arrivo (la linea rossa è la linea di arrivo, la linea blu è la linea del CCD allineato esattamente con l'arrivo).

La telecamera Scan'OVision acquisisce fino a 2000 " fotografie" (molto strette) al secondo. Ad ogni " fotografia" un tempo viene associato alla immagine che viene traslata.


Il risultato è una immagine dove la dimensione verticale è la linea di arrivo e la dimensione orizzontale è il tempo. E' possibile così dare il tempo esatto del momento in cui il centro della ruota (per esempio) attraversa l'arrivo.  Si noti che il i raggi della ruota non hanno la stessa velocità al centro della ruota ed alla periferia. Per questo l'immagine dello Scan'O'Vision mostra una normale "deformazione".

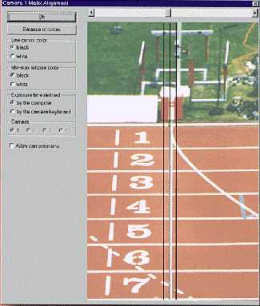

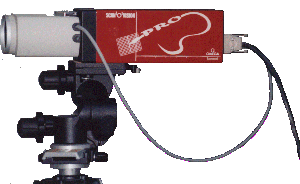

SCAN'O'VISION PRO* Camera      La migliore precisione possibile: quello che vedi nell'allinamento è quello che ottieni nel cronometraggio. Nessun bisogno di blocco ottico. Nessun bisogno di interpretare lo shermo per capirne il significato; durante l'allineamento si ha una vera immagine spaziale sullo schermo del PC o su un monitor (TV).. L'aggiustamento fine è fatto elettronicamente senza muovere la telecamera. Sensitività alla luce molto buona per una telecamera a colori (vicina a quella eccezionale della telecamera Hawk Eye in binanco e nero). Obbiettivo a controllo motorizzato opzionale (zoom, fuoco e diaframma). il cronometraggio è sempre fatto come con una telecamera a scansione di linea. Compatibile con l'hardware dell'attuale OSV3 Color. utilizzato di già in grandi eventi : Ciclismo su pista : Campionati del mondo a Bordeaux (F) [agosto 1998] Corse di cavalli : Grand Prix de l'Arc de Triomphe in Paris (F) [4 ottobre 1998] * : sistema brevettato da OMEGA Electronics.

• Un dispositivo di partenza (fotocellula, trasduttore, ...).
• Fino a 4 telecamere e 4 differenti arrivi (2 per il sistema in bianco e nero).
• Una stampante.
• Un tabellone per liste di partenza, tempo a correre e risultati. [linea seriale]
• Un anemometro. [linea seriale]
• Un sistema di rilevamento della falsa partenza [linea seriale]
• Una gestione dati per importare liste di partenza ed esportare i risultati [linea seriale o rete]
• Una rete per giudicare contemporaneamente alla acquisizione.
• Un generatore video per la uscita TV.

Funziona con un computer con Windows NT/2000/XP. (Aggiornamenti software.)

Distanza tra la telecamera ed il computer :

• Installazione mobile: cavo flessibile fino a 100 metri.
• Installazione fissa: cavo rigido fino a 150 metri.
• Con convertitore a fibra ottica : fino a 2000 metri.

Supporto telecamera:

4 assi [foto : OSV Color HE camera]

or

4 assi DeLuxe (con viti micrometriche) [foto : OSV Color camera (con blocco ottico)]

Telecamera OSVHE OSVHE+ OSV3 Color HE OSV3 Color OSV5 PRO Obbiettivo C-Mount 1" Nikon C-Mount 1" Nikon C-Mount 1/3" Obbiettivo motorizzato No No No No Opzionale (Zoom, Fuoco e diaframma) Blocco ottico No Si No Si Elettronico Risoluzione Verticale (in pixel) 256, 512 or 1024 256, 512 o 768 256, 512 o 1024 256, 512 o 768 Velocità acquisizione (in lines per second) 100 a 2000 a 512 pixel 100 a 1000 a1024 pixels 100 a 1667  100 a 2000 Numero di colori 256 livelli di grigio 65'536 o 16 millioni 65'536 o 16 millioni Sensitività tipica  512 pixels & 1000 lines/sec. 40 lux 200 lux 50 lux Temperature di funzionamento 0oC a 50oC 0oC ta 45oC Temperature di magazzino -10oC a 70oC -10oC a 70oC

Base dei tempi : ± 1 ppm (0^oC to 50^oC).

Risoluzione di lettura : fino a ½ millesimo di secondo (in funzione della velocità di acquisizione).
